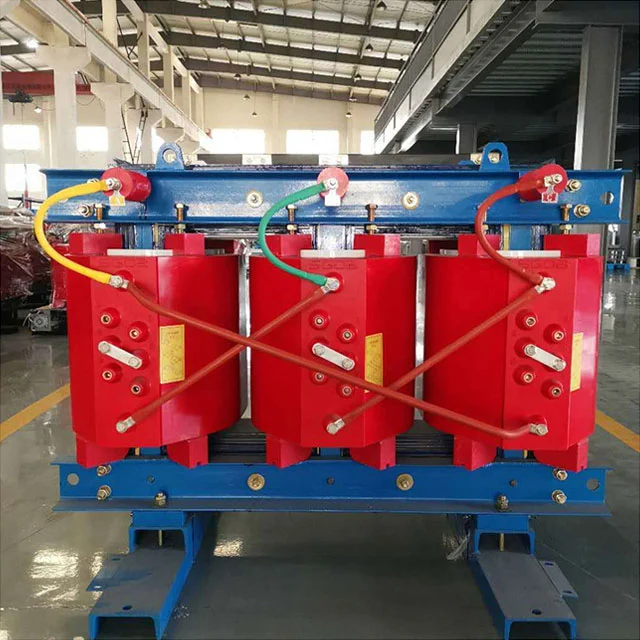

Като професионален производител, SGOB би искал да ви осигури висококачествен 200KVA три фаза 50Hz Transformer от сух тип, който е трифазно устройство за преобразуване на мощност без течна изолация. Проектиран за закрити и екологично чувствителни райони, той принадлежи към категорията на оборудването за предаване на мощност без поддръжка и разпределение на основното оборудване.
Висококачественият 200KVA Три фаза 50Hz трансформатор от сух тип се произвежда от China Professional Manufacturer SGOB, който осъществява преобразуване на променливотоково напрежение чрез принцип на електромагнитна индукция, номиналният капацитет се адаптира към изискванията за разпределение на средната мощност, ядрото и намотката са капсулирани с твърд изолационен материал.
Системата за намотка приема меден проводник и подсилена от стъклени влакна епоксидна смола композитна изолация, която се образува в безпроблемно уплътняващо тяло чрез леене на вакуумно налягане.
Ядрото на 200KVA три фаза 50Hz трансформатор от сух тип приема зърно ориентиран силиконов стоманен лист с пълна наклонена ламиниране на шев, а повърхността е покрита с изолиращ изолационен слой на влагата. Каналът за разсейване на топлината е проектиран с триизмерен проход на въздуха с пчелна пита и разсейването на топлината се реализира активно с помощта на вентилатор, контролиран от температурата.
Корозионно устойчива медна лента за свързване на терминали, поддържаща двупосочен достъп на кабела. Черупката възприема технологията за пръскане на стоманени плочи със студено валцувана, а интерфейсът за инсталиране на амортисьори е запазен в долната част.
По време на работа вентилационният канал трябва да се пази от прах, а натрупването на прах във вентилационния канал се почиства редовно с оборудване за отрицателно събиране на прах на налягане. Проверете закрепването на свързващите терминали веднъж на шест месеца и ги заключете отново в последователност с гаечен ключ. Тестът за устойчивост на изолация трябва да се извърши, когато влажността е по -ниска от граничната стойност. Изключете всички външни връзки преди измерване. След внезапна повреда на захранването, оборудването се оставя да стои, докато температурата е в съответствие с температурата на околната среда преди рестартиране. Химическите разтворители са забранени за почистване на повърхността на черупката. За изтриването му могат да се използват само неутрални препарати.
200kVA Three Phase 50Hz Dry Type Transformer is used in commercial complex distribution room, high-rise building emergency power supply system, hospital operating room backup circuit, data center uninterrupted power supply link, precision manufacturing workshop main cable conversion node, port crane power distribution station and subway station control center and other indoor power hubs requiring fire and explosion protection.
В сравнение с конвенционалните трансформатори на сух тип, процесът на вакуумно леене на 200KVA три фаза 50Hz трансформатор от сух тип елиминира въздушната пропаст вътре в намотките, а частичният разряд е значително по-нисък от този на незабелязаните структури. Коефициентът на термично разширение на епоксидната смола и медния проводник е съчетан, за да се избегне напукване на изолационния слой, причинен от термичен цикъл. Ефективността на топлинния обмен на триизмерната структура на разсейване на топлина надвишава тази на традиционните равнинни перки и повишаването на температурата се намалява при едно и също товар. Основната технология на всички наклонени стави намалява загубата на магнитна верига, а токът без натоварване е по-добър от общото ниво на индустрията. Превантивното покритие на ръждата на защитния корпус преминава ускорен тест за спрей за сол и няма риск за корозия за метални части във влажна среда.
| Модел | Без загуба на натоварване (W) |
Загуба на натоварване (120%) |
Внушителност (%) |
NOLOAD ток (%) |
Ниво на шума (LPA) db |
Тегло (Kg) |
| SC (b) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (b) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (b) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Модел | Размер (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Модел | Капацитет (KVA) | Дължина (Mm) |
Ширина (mm) | Височина (Mm) |
Надлъжно (mm) | Хоризонтално (mm) | Тегло (кг) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Изисква ли триизмерната охлаждаща структура допълнителна поддръжка?
Вентилаторът на вентилатора приема дизайн на лагер за уплътнение и може да бъде заменен като цяло, след като натрупаното време за работа достигне прага, без смазване и поддръжка.
Как да предотвратите терминалната корозия в крайбрежните райони с висока солена мъгла?
Контактно покритие на 200KVA Три фаза 50Hz Transformer Transformer е многослоен композитен процес на никел-цинк сплав с незадължителни терминални защитни ръкави, които могат да бъдат инсталирани за изолиране на солен спрей за спрей.
