500kva сух трансформатор

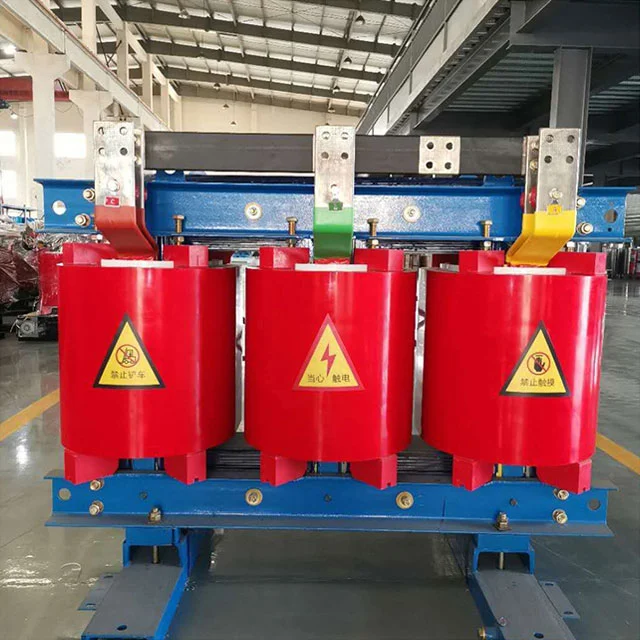

Сухият трансформатор SGOB 500kva е високоефективно електрическо устройство, пригодено да отговори на строгите изисквания на съвременните индустриални, търговски и институционални приложения. Със стабилна номинална мощност от 500 киловолта-ампера (kva), този трансформатор е доказателство за напреднало инженерство и иновации.

Проектиран с оглед на енергийната ефективност, сухият трансформатор SGOB 500kva използва най-съвременните сухи изолационни материали. Това елиминира рисковете, свързани с течове на масло, намалявайки изискванията за поддръжка и повишавайки екологичната устойчивост. Неговият екологичен дизайн е в съответствие с глобалните усилия за насърчаване на по-чисти енергийни решения и минимизиране на въглеродните емисии.

Компактният отпечатък на трансформатора и издръжливата му конструкция го правят идеален за инсталиране в среда с ограничено пространство. Неговата здрава конструкция гарантира дълготрайна надеждност и безпроблемна работа, дори при взискателни индустриални условия. Сухият трансформатор SGOB 500kva е проектиран да поддържа значителни натоварвания, което го прави идеално подходящ за приложения, където високите изисквания за мощност са постоянни и критични.

В допълнение към стабилните си възможности за управление на мощността, трансформаторът може да се похвали с впечатляваща енергийна ефективност. Минимизира загубите на енергия, като увеличава максимално доставката на енергия към товара и намалява оперативните разходи. Това го прави отличен избор за фирми, които искат да оптимизират потреблението на енергия и да намалят въглеродния си отпечатък.

Сухият трансформатор SGOB 500kva е надеждно, ефективно и екологично решение за захранване. Неговият компактен дизайн, здрава конструкция и усъвършенствани изолационни материали го правят превъзходен избор за широк спектър от приложения, осигурявайки безпроблемно разпределение на мощността и превъзходство при работа.

PRODUCT FEATURES

Излятият от епоксидна смола 500kva сух трансформатор, произведен от Shanghai Industrial Transformer Co., Ltd., е разработен и проектиран в сътрудничество с Shenyang Transformer Research Institute чрез въвеждане на напреднала чуждестранна технология. Индексът за надеждност на продукта достигна международно напреднало ниво.

SGOB 500kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.

Сухият трансформатор SGOB 500kva сега се използва широко във високи сгради, търговски центрове, летища, гари, докове, метро, ​​фабрики, подземни разпределителни станции, офшорни нефтени сондажни платформи, електроцентрали и други места с тежка среда и условия на използване.

Основни материали и характеристики

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.

Желязната сърцевина на трансформатора е направена от серия 30EH120 от студено валцувани силициеви стоманени листове с висока пропускливост с подредена ориентация на зърната, внесени от Nippon Steel, Япония, с 45° пълни скосени съединения и четиристепенно подреждане стъпка по стъпка. Повърхността на желязното ядро ​​е запечатана с изолационна смола за предотвратяване на влага и ръжда, а двете скоби и крепежни елементи имат антикорозионни защитни слоеве. Цялото желязно ядро ​​приема неподредена железна скоба и стоманена издърпваща плоча, което ефективно намалява загубата на празен ход, тока на празен ход и шума от желязното ядро.

За бобини с ниско напрежение и висок ток напрежението при късо съединение е голямо, когато възникне късо съединение, а броят на навивките с ниско напрежение е малък. Колкото по-голям е токът на ниско напрежение, толкова по-забележим ще бъде проблемът с нестабилните ампер-обороти, когато се използва тип намотка на проводник. Проблемът с разсейването на топлината също трябва да се вземе предвид. Понастоящем използването на намотка от фолио за ниско напрежение може по-добре да реши горните проблеми. На първо място, продуктите от фолио нямат аксиални завои и аксиални ъгли на навиване на спиралата. Ампер-оборотите на намотките с високо и ниско напрежение са балансирани и аксиалното напрежение на трансформатора е малко, когато възникне късо съединение. Второ, поради тънката си изолация, многослойните въздуховоди могат да се настройват по желание в процеса и проблемът с разсейването на топлината също е по-добре решен. Вътрешното заваряване на бобината използва ксеноново защитно заваряване на напълно автоматичната машина за навиване на фолио, която има висока точност, ниско съпротивление на заваряване и няма външен процес на заваряване. Между слоевете на намотките се използва DMD изолация, а краищата се запечатват и втвърдяват със смола след навиване.

Приет е вентилаторът за охлаждане с напречен поток отгоре, който има характеристиките на нисък шум, високо налягане на вятъра, красив външен вид и т.н., и подобрява капацитета на претоварване на трансформатора. Контролът на температурата приема интелигентен температурен контролер за подобряване на безопасността и надеждността на работата на трансформатора.

PRODUCT DESCRIPTION

Изолираният от епоксидна смола сух трансформатор е много безопасен продукт. Може да се монтира директно в товарния център. Работи добре в среда със 100% влажност без предварително изсушаване. Използва се широко в областта на строителството, търговски център, летище, гара, пристанище, метро, ​​фабрика, подземна електроразпределителна станция, офшорна нефтена сондажна платформа, електроцентрала и др.

PRODUCT FEATURES

● Fire-resistant

● Устойчивост на влага

● Лесна поддръжка и монтаж

● Работи добре при тежки условия на околната среда

● Незамърсяващ продукт

● Ниски загуби по време на цялостната работа

ПАРАМЕТРИ

ПРОФИЛ НА ФИРМАТА

Shanghai Industry Transformers Co., Ltd (SGOB) is a full-range supplier of electrical distribution equipment. Our products include:

● Маслени трансформатори

● 35KV маслени трансформатори

● Сухи силови трансформатори с изолация от експокси смола

● Разпределителни трансформатори от аморфни сплави

● Фотоволтаични трансформатори

● Wind power transformers

● Трансформатори за подстанции в стил кутия

Нашата компания е основана през 2007 г. и днес разполага с цех от 40 000 кв.м и повече от 200 служители. Нашите продукти се използват широко в широк спектър от индустрии като производство и разпределение на електроенергия, производство на въглища, металургия, нефт и газ, химикали, строителство, пристанища, летища, железопътна и общинска инфраструктура.

We also produce related equipment such as electrical cabinets and enclosures, switchgear boxes Currently, we are expanding our product line into other power-related areas like hot shrink connectors, electrical cables and associated mechanical equipment etc. Our goal is to build a one-stop electrical equipment and parts supply platform for our global customer base.

Ние разчитаме на нашата строга система за контрол на качеството, за да доставяме продукти с най-високо качество. От нашите 200 служители 46 са инженери с опит. Нашата система за качество включва квалификации за:

● Национален център за надзор на качеството на трансформатори на Китай

● ISO-9001:2008 Quality Management System

● ISO-14001:2004 Система за управление на околната среда

● Система за здраве и безопасност OHSMS18000

Нашите патенти:

Нашите възможности за производство и тестване на качеството включват:

● Автоматично навиване на фолиото

● Digital silicone steel sheeting and slitting

● Напълно автоматична вакуумна сушилня и линия за лакиране

● Тестер за частичен разряд HAEFLY

● Анализатор на мощност HAEFLY

● HAEFLY harmonic analyzer

Резултатът е превъзходен продукт с висока ефективност, по-ниско разсейване на мощността и нисък шум, за да увеличите максимално вашата инфраструктурна инвестиция.
