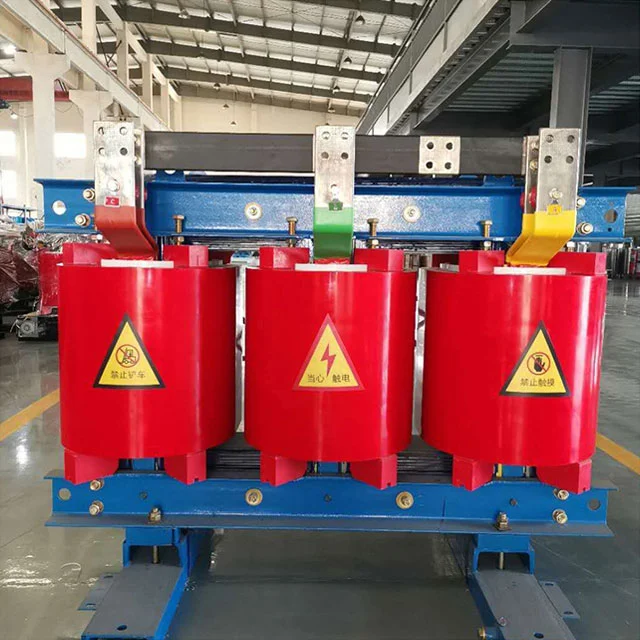

630 kVa трифазен трансформатор от сух тип

Този 630 kVA трифазен трансформатор от сух тип от SGOB се отличава със 100% медни намотки, 5000V високо напрежение и 50Hz/60Hz честота. Той отговаря на стандартите на IEC за използване в електроцентрали, подстанции и др. Номиналните напрежения включват 6kV, 6.3kV, 10kV, 10.5kV и 11kV.  Налично е персонализиране за специфични изисквания. Моля, свържете се с нас за повече подробности.

Характеристики на продукта:

1. Намотките използват медни проводници с композитна изолация от фибростъкло, вакуумно-избиване в епоксидна смола за беззатворена структура без мехурчета.

2. Ядрото използва ориентирани към зърно силиконова стомана със стъпаловиден дизайн с пропаст, за да намали загубата на хистерезис.

3. Страната с ниско напрежение използва структура на намотка на фолио с автоматично заваряване на аргунова дъга за равномерно разпределение на тока.

4. Интелигентна система за контрол на температурата с аксиален вентилатор регулира ефективността на охлаждане.

5. щампованият корпус се отличава с охлаждащи перки за подобрена конвекция, а устойчивото на корозия покритие се предпазва от солен спрей.

Производствен процес:

След намотката медната жица се прегрупи предварително с изолационен лак, след това вакуумно-избухване в епоксидна смола за втвърдяване. Ядрото е лазерно изрязано и подредено, като хидравличните скоби прилагат постоянно налягане. След сглобяването ядрото и намотките се пекат, за да се свържат компонентите. Частичното сканиране на разряда и хармоничен анализ се извършват преди изпращане, като данните се качват в облака за проследяване.

Основни предимства пред потапяните от нефт трансформатори:

1. Изменените от нефт трансформатори имат риск от изтичане на нефт поради повреда на уплътнението, което потенциално причинява замърсяване на почвата и опасности от пожар; Трифазният трансформатор от трифазен тип 630 kVA елиминира запалимата среда, а смолата се самоизключва в случай на повреда на дъгата, предотвратявайки вторичните щети. Изменените от нефт трансформатори генерират запалими газове при условия на претоварване, изискващи системи за защита на газа. Сух тип трансформатори директно наблюдават температурата на най-горещата точка, използвайки вградени сензори, подобрявайки скоростта на ранно предупреждение и реакция.

2. При помесните с нефт трансформатори промените във вискозитета на маслото при ниски температури влияят на ефективността на разсейване на топлината, а високите температури ускоряват стареенето на изолацията; Коефициентът на термично разширение на епоксидната смола при трансформатори от сух тип съвпада с този на медните проводници, поддържайки механичната стабилност при екстремни температурни изменения. Изменените от масло трансформатори изискват периодично качество на маслото и тестване на съдържанието на влага; Напълно запечатаната структура на трансформаторите от сух тип позволява работа в 100% влажна среда, премахвайки необходимостта от допълнителни защитни заграждения в морска среда със солен спрей корозия.

3. Поддръжката на маслени трансформатори изисква специализирано оборудване за филтриране на нефт и разходи за изхвърляне на отпадъци; Случайните течове водят до разходи за почистване на сайта; Сух тип трансформатори изискват само сгъстено почистване на въздуха за натрупване на повърхностни прах, без разходи за подмяна на консумативи. Изхвърлянето на поместени с нефтени трансформатори включва процедури за опасни отпадъци; Материалите от сух тип могат да бъдат механично смазани, сортирани и рециклирани, значително увеличаване на остатъчната стойност. Изменените от маслени ремонти на трансформатора изискват процедури за източване на масло; Сух тип трансформатори поддържат модулна подмяна на намотката, намалявайки престоя.

Бележки за поддръжка

1. Не използвайте въздушен пистолет с високо налягане директно върху радиатора по време на работа на трифазен трансформатор от сух тип 630 kVA, за да избегнете микро-креки в смолата.

2. Почистете праха от каналите за разсейване на топлината с мека четка, ако се натрупват повече от три месеца.

3. Проверете за образуване на кристали на сол на терминалите в крайбрежните райони преди сезона на мусоните.

4. Извършете тестване на изолация между завои след внезапно късо съединение.

5. Уплътнете и съхранявайте в суха среда по време на дългосрочно съхранение; Поддържайте постоянна температура и влажност в продължение на 48 часа преди рестартиране.

По-нисък ли е капацитетът на претоварване от този на пометите с масло трансформатори?

Намотките, капсулирани с смола, имат по-голям топлинен капацитет, а при принудително охлаждане на въздуха непрекъснатото време на претоварване всъщност е по-дълго от това на пометите с маслени трансформатори; Скоростта на възстановяване на изолацията след внезапно късо съединение също е по -бърза.

Параметри на продукта
