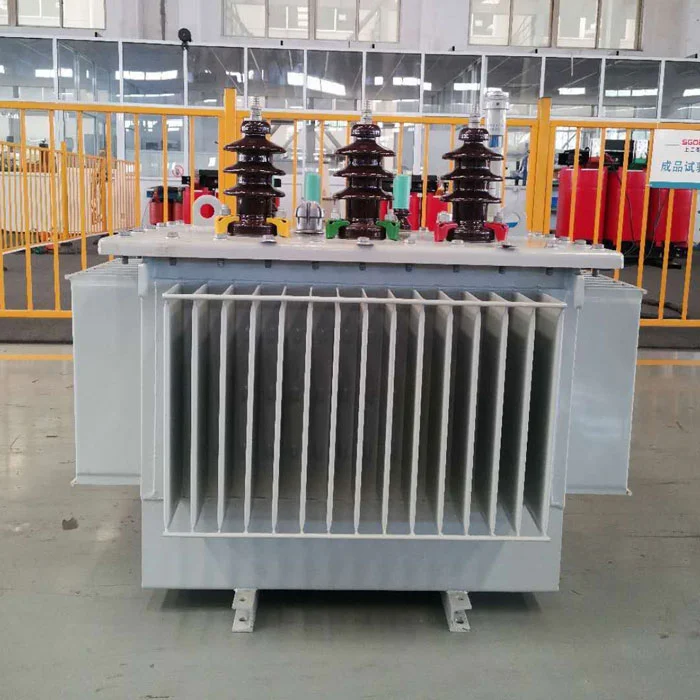

Shanghai Industrial Transformer Co., Ltd. доставя 80 kVA маслени трансформатори за търговско електроразпределение. Основно приложение: понижаване от 10kV/20kV до 0,4kV за търговски съоръжения. Загуба на празен ход 0,18kW, загуба на натоварване 1,05kW. Годишни разходи за електроенергия прибл. $420 при 50% средно натоварване. 540 кг общо тегло.
производител:Shanghai Industrial Transformer Co., Ltd. (приблизително 2007 г.)
The80 kVA маслен трансформатор за търговско електроразпределениее обща спецификация за малки до средни търговски съоръжения, включително магазини (300-500 m²), обществени клиники, малки хотели (20-30 стаи) и леки производствени цехове с общ свързан товар между 150-250 ампера при 0,4 kV.
| Тип оборудване | Количество | Междинно натоварване (kVA) |
|---|---|---|
| LED осветление (100W всяко) | 100 приспособления | 10 |
| HVAC (5kW охлаждане всеки) | 4 единици | 20 |
| Асансьор (7.5kW) | 1 единица | 8 |
| Системи за продажба + ИТ | 10 работни станции | 5 |
| Охлаждане (търговски охладители) | 6 единици | 12 |
| Разни изходи | - | 15 |
| Общо типично натоварване | 70 kVA | |
| Марж на безопасност | 10 kVA |
Този 80 kVA маслен трансформатор за търговско електроразпределение поддържа горния типичен търговски микс с 10-15% резервен капацитет за бъдещо разширяване.
| Номинален капацитет | 80 kVA |
| Първично напрежение | 10 ±2×2,5% / 20 kV |
| Вторично напрежение | 400V / 230V трифазен |
| Честота | 50 Hz |
| Група за свързване | Dyn11 (стандартен) |
| Загуба на празен ход (измерена) | ≤0,18 kW (типично 0,176-0,179) |
| Загуба на натоварване @75°C | ≤1,05 kW |
| Импеданс | 4% |
| Ток на празен ход | ≤1,7% (типично 1,5-1,6%) |
| Обща маса | 540 кг (маса на маслото приблизително 105 кг) |
| Размери за доставка | 950 × 600 × 1250 мм (сандък) |
| Метод на охлаждане | ONAN (Oil Natural Air Natural) |
| Ниво на шум на 1м разстояние | ≤55 dB(A) |
| Параметър | Среден фабричен тест | IEC граница | Статус |
|---|---|---|---|
| Загуба на празен ход | 0,177 kW | 0,20 kW (макс.) | 11,5% под лимита |
| Загуба на натоварване | 1,04 kW | 1,10 kW | 5,5% под лимита |
| Ток на празен ход | 1,55% | 2,0% | 22,5% под лимита |
База за изчисление: 80kVA трансформатор, работещ при 50% среден товар (40 kVA), фактор на мощността 0,85, работни часове 5840 часа/година (16h/ден × 365 дни), тарифа за електроенергия $0,12/kWh.
| Тип загуба | Мощност (kW) | Годишна енергия (kWh) | Годишен разход |
|---|---|---|---|
| Загуба на празен ход (24/7) | 0.18 | 1,577 | $189 |
| Загуба на натоварване (при 50% натоварване) | 1,05 × (0,5)² = 0,26 | 1,518 | $182 |
| Общо | 0,44 ср | 3,095 | $371 |
При 60% средно натоварване (48 kVA), годишните разходи нарастват до приблизително $440.
Търговските трансформатори често се инсталират в близост до обитавани пространства. Източници на шум и намаляване на това80 kVA маслен трансформатор за търговско електроразпределение:
| Източник на шум | Принос | Смекчаване в този модел |
|---|---|---|
| Магнитострикция на ядрото | 70% | Плътността на потока е намалена до 1,65T (срещу 1,70T стандарт) |
| Охлаждащ вентилатор (ако има такъв) | 0% | Без фенове – само ONAN |
| Вибрация на резервоара | 20% | Антивибрационни подложки между ядрото и резервоара |
| Магнитно бръмчене | 10% | Стъпаловидни сърцевини |
| Тип на съоръжението | Типично максимално търсене | Препоръчителна оценка | защо |
|---|---|---|---|
| Малък смесен магазин (200m²) | 25-35 kVA | 50kVA | 80kVA извънгабаритни |
| Супермаркет (500m²) | 55-70 kVA | 80kVA | Отговаря на типично натоварване |
| Малък хотел (25 стаи) | 50-65 kVA | 80kVA | Позволява пикове на AC натоварване |
| Обществена здравна клиника | 40-60 kVA | 80kVA | Марж за пренапрежение на медицинско оборудване |
| Цех за леки машини (3-5 машини) | 50-75 kVA | 80kVA | Стартов ток на двигателя |
| Офис сграда (1500m²) | 60-85 kVA | 100kVA | 80kVA граница |
Ако вашето пиково потребление надвишава 70 kVA за повече от 4 непрекъснати часа, изберете вместо това 100 kVA.
| Изискване | Това 80kVA устройство | Бележки |
|---|---|---|
| Необходима площ на пода | 0,45 m² (870×510 mm) | Плюс 600 мм достъп отпред |
| Натоварване на пода | 540 кг + маслосъдържание | 1000 kg/m² минимум |
| Височина на тавана | 2,2 м минимум | За достъп до втулка |
| Отвор за вентилация | 0,15 m² вход + изход | Естествена конвекция |
| Противопожарна защита | Стая, съвместима с IEC 60076-12 | Задължително за вътрешни маслени |
| Почистване от горими вещества | 1,5 м | Според NFPA 70 |
Всеки 80 kVA маслен трансформатор за търговско електроразпределение се доставя с протокол от изпитване, съдържащ тези измерени стойности (не само „успешен/неуспешен“):
Купувачите получават PDF отчет със сериен номер, проследим до производствената партида.
Shanghai Industrial Transformer Co., Ltd. е изпратила 47 единици от 80 kVA (S11-M-80/10) между януари 2024 г. и януари 2026 г.
Тези единици бяха доставени на клиенти във Филипините (12 единици), Индонезия (8 единици), Нигерия (6 единици), Виетнам (5 единици) и вътрешния Китай (16 единици). Информацията за връзка с референтни клиенти може да бъде предоставена при споразумение за поверителност.
това80 kVA маслен трансформатор за търговско електроразпределениеосигурява фабрично измерена средна загуба на празен ход от 0,177kW, ниво на шум ≤55 dB(A) и нулеви гаранционни искове за 47 доставени единици. Подходящ е за супермаркети, малки хотели и леки търговски обекти, изискващи 150-250A обслужване при 0,4kV.
